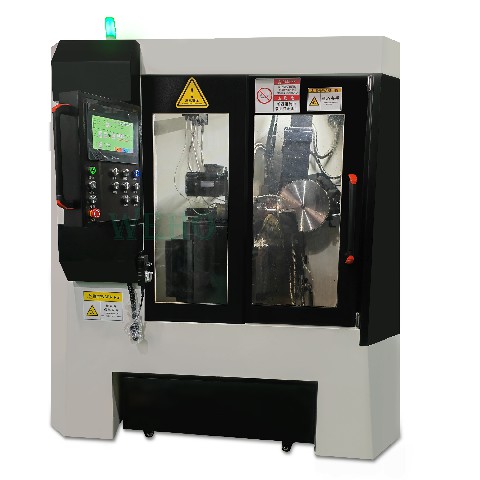

电火花顶尖磨床实现多种齿形PCD圆锯片的放电加工

型号：MF812
机床床身尺寸（长x宽x高）：1900x1890x1920mm
机床重量：约2200Kg
X轴行程：45mm
V1、V2轴行程：50x50mm
U轴滑台行程：400mm
E轴间旋转：-5°~20°
X\V1\V2\U轴分辨率um: 1um

联系我们发询盘

产品详情

配件

询盘

模型	MF812
机床床身尺寸（长x宽x高）	1900x1890x1920毫米
机床重量	约2200Kg
X轴行程	45 毫米
V1、V2轴行程	50 x 50毫米
U轴滑台行程	400毫米
E轴到轴旋转	-5°~20°
X\V1\V2\U轴分辨率	1微米
E轴分辨率	0.1
锯片加工精度（转盘检测）mm	≤板跳0.02mm
磨削效率（Z120D5000锯片，双面开刃，磨削0.2mm）	520M/min（E6或四方达PCD,齿长6.8mm）
边缘处理	≤Ra0.4μm
机床噪声	<78分贝

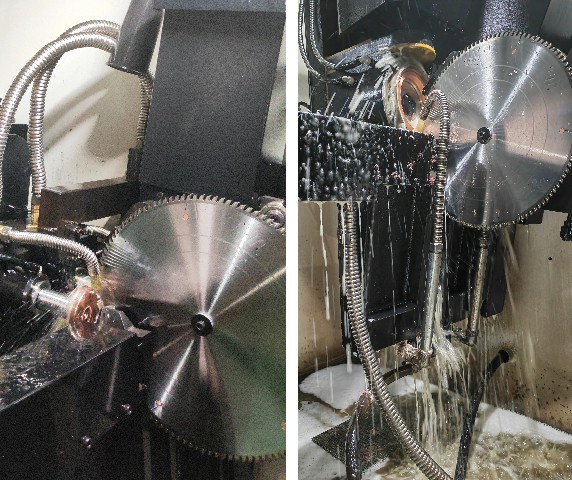

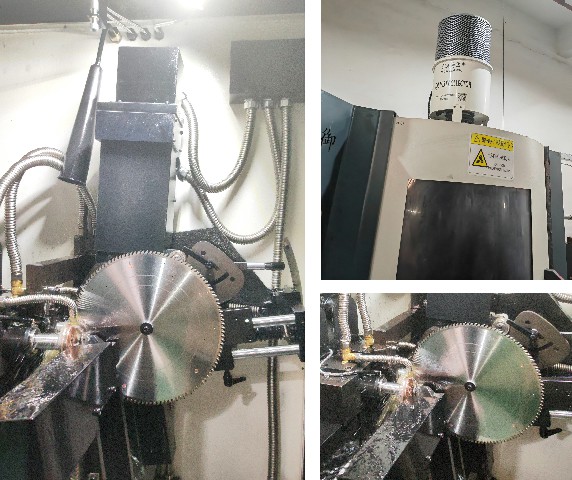

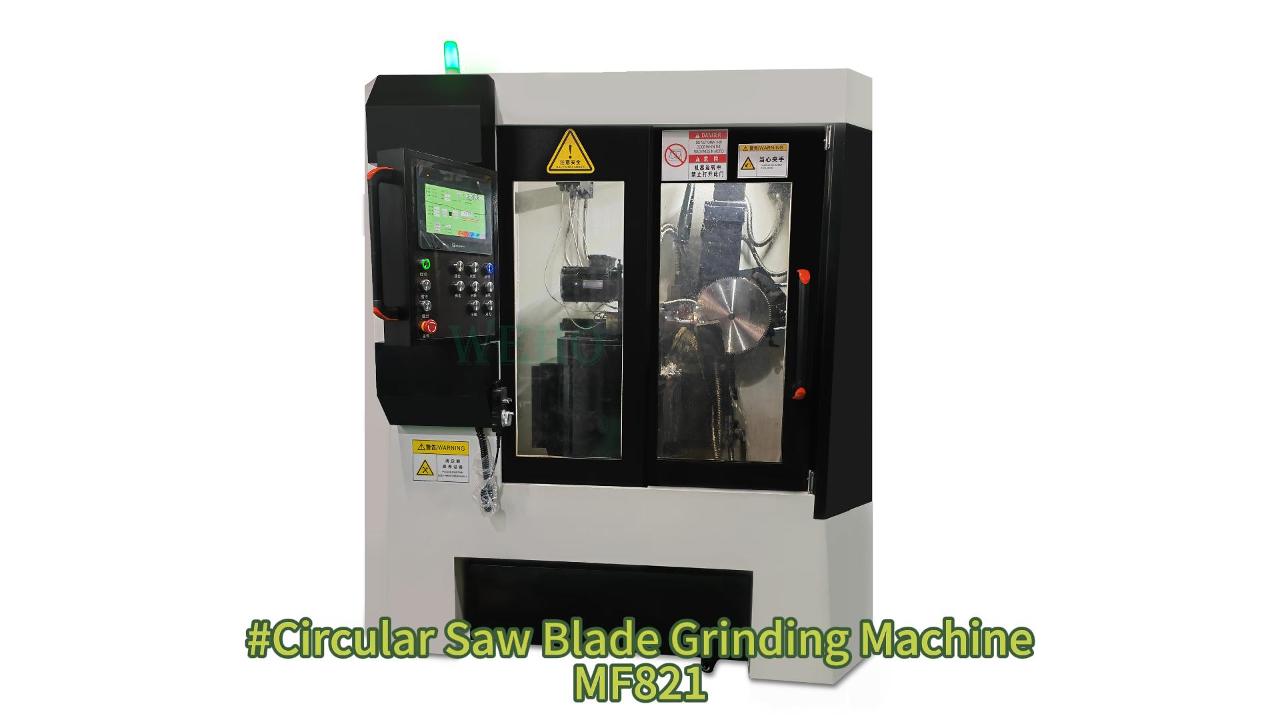

MF821锯片加工专机是具有独特设计理念的两台PCD锯片刃磨设备，该机采用多轴数控，无级调速磨头，独创同心圆齿机构，可实现多种齿形PCD圆锯片的放电加工。

● 自主开发的控制系统

1.采用先进的工业级计算机、液晶触摸屏、正版Windows嵌入式标准操作系统，结合自主开发的填空人性化设计的电火花磨削数控软件，来控制机床。

● 自动车削补偿

1、在加工过程中可预先设定电极轮损耗，加工过程中再进行车削补偿，避免加工过程中因电极损耗而造成加工精度不准确，一切操作过程不仅方便、快捷，而且有效提高锯片生产的精度，多齿刀具加工过程可自动完成，无需人工干预。

● 数控齿轮

1.数控齿盘同心圆齿盘齿技术，大大减少了非加工时间，提高了分度精度，扩大了锯片可加工范围，本着与加工同磨同磨的原理，使锯片实际使用效果更佳。

● 强大的标准配置及控制系统

1.大功率刚性精密磨头

2.气动压脚，实现锯片加工稳定，锯片卡采用变径套，简便经济

3、手动/自动滑台扩大了机床的应用空间，不仅可加工小锯片，还可加工大锯片，实现车削过程中切割的功能，并可避免铜切割短路。

4.气压系统保证加工过程的稳定性，传动系统采用松下交流伺服电机控制。

5.PMI精密滚珠丝杠及精密直线导轨，确保定位准确。

6.自动润滑系统。

7.使用低成本的铜电极轮。

8.空走速度、加工速度自适应调整快速前进后退，运动定位准确可靠

9.可一次循环中断加工牙齿，一次装夹，一次成型。

● 操作快捷、方便

1.齿型库丰富，扩展功能齐全，修磨简单，最大限度降低操作难度，无需调整齿距、基础粗细，具有跳齿功能。

2.电源及智能放电间隙控制系统

采用创新思路PCD专用高能脉冲发生器，严格控制实际放电脉冲宽度和脉冲间隙，降低电极损耗，使加工表面均匀一致，结合智能放电间隙控制系统可提高脉冲利用率到最佳状态，进一步提高加工效率、精度和光洁度。在加工过程中用户可根据实际需要进行数控编程，自动加工机可根据操作人员设定的参数和深度进行粗加工、中加工、精加工的自动加工。
